【 工作原理 】
三次元旋振篩，由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗健⒋怪?、傾斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。

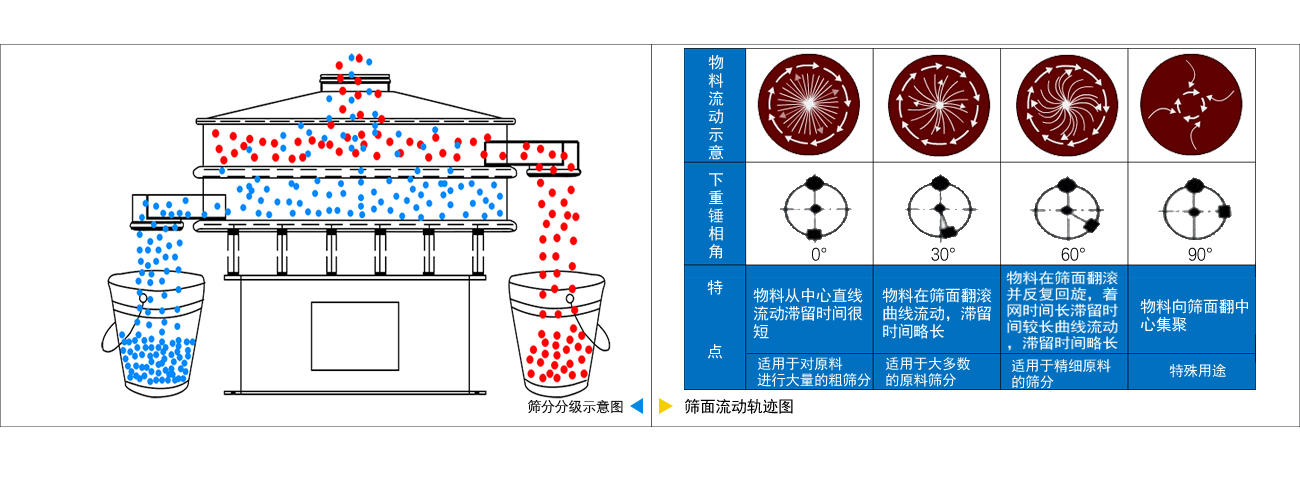

旋振篩起動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，完成篩分工作。旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。

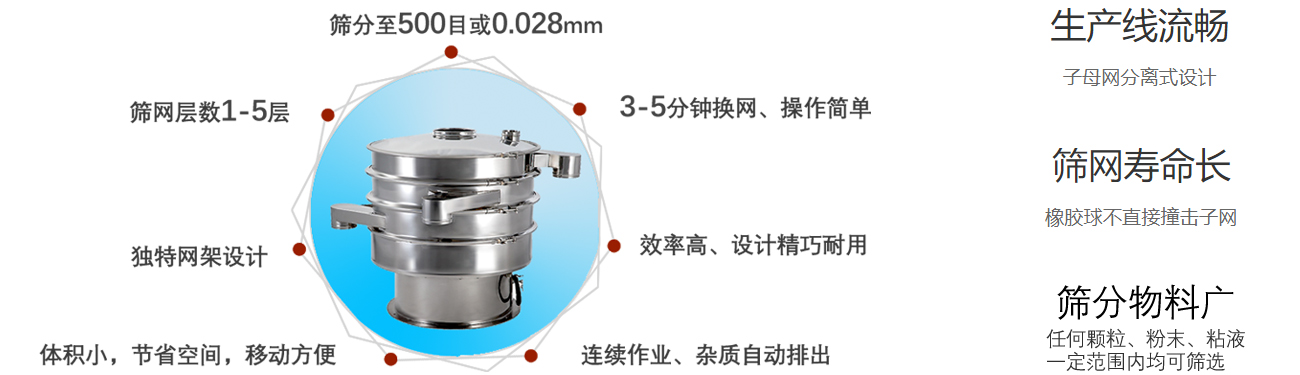

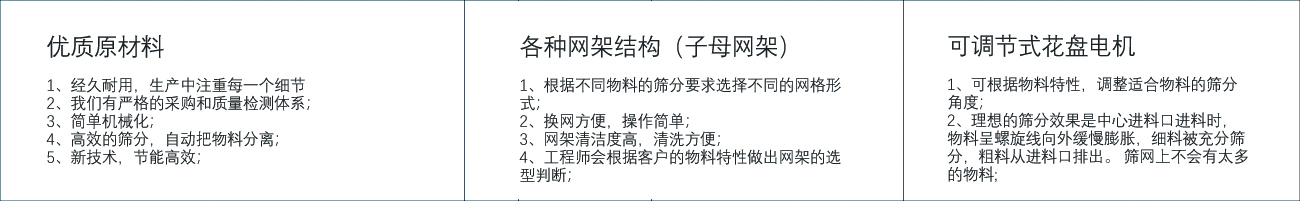

【 產品優勢 】
● 任何顆粒、粉末、粘液一定范圍內均可篩選。
● 篩分細至1000目或0.002mm， 過濾小至2微米。
● 分級篩選，可篩一至五層篩網，能同時進行二至六個等級的分選或過濾。
● 效率高、設計精巧耐用，換網容易、操作簡單、清洗方便。
● 旋振篩雜質、粗料自動排出，可以連續作業。
● 網架設計，篩網使用時間長久，換網快，只需3—5分鐘。
● 體積小，節省空間，移動方便。
【 技術參數 】
型號 | 外框直徑 | 有效篩面直徑 | 最大入料粒度 | 篩網目數 | 層數 | 振動頻率 | 功率(KW) |
CF-XZS-106 | φ600 | 560 | ＜10 | 2-800 | 1-5 | 1440 | 0.55 |
CF-XZS-108 | φ800 | 760 | ＜20 | 2-800 | 1-5 | 1440 | 0.75 |
CF-XZS-110 | φ1000 | 950 | ＜20 | 2-800 | 1-5 | 1440 | 1.1 |
CF-XZS-112 | φ1200 | 1150 | ＜20 | 2-800 | 1-5 | 1440 | 1.5 |
CF-XZS-115 | φ1500 | 1430 | ＜20 | 2-800 | 1-5 | 1440 | 2.2 |
CF-XZS-118 | φ1800 | 1700 | ＜30 | 2-800 | 1-5 | 1440 | 3 |
CF-XZS-120 | φ2000 | 1910 | ＜30 | 2-800 | 1-5 | 1440 | 4 |

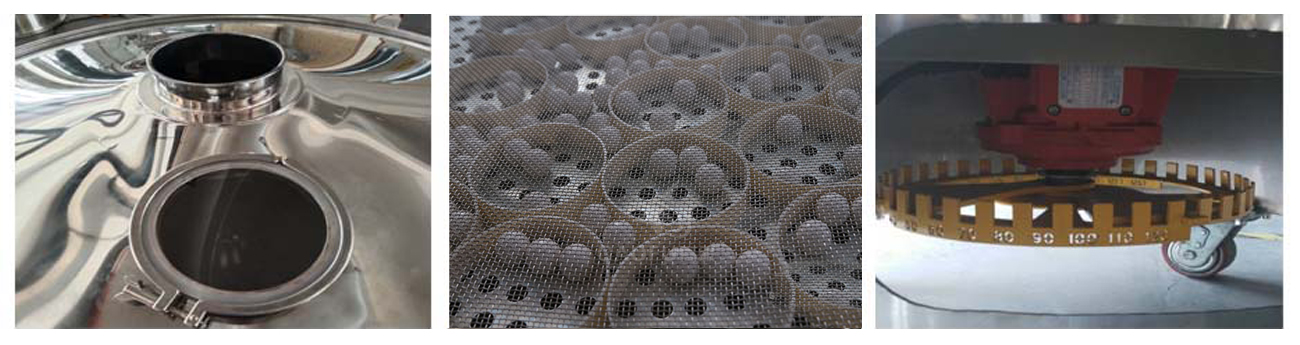

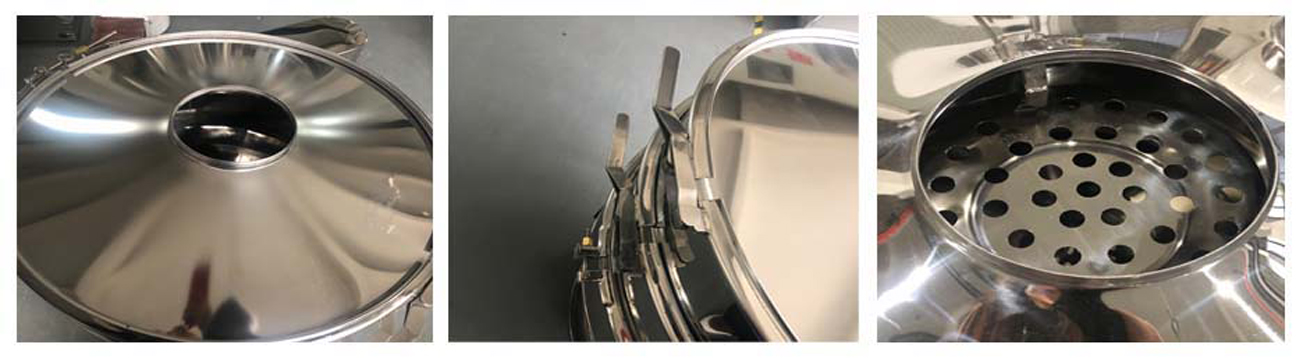

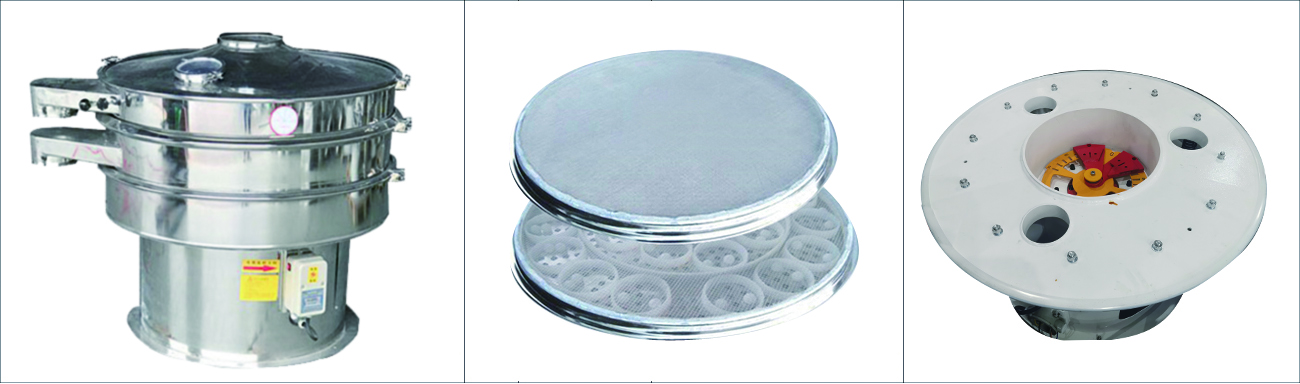

【 產品細節 】
【 應用范圍 】
食品行業 造紙行業 冶金行業 制藥行業 化工行業 新能源 半導體 礦業等
應用物料
糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁、茶、沖飲、乳品、糖果、小食品、速凍食品、調味品、蛋白、食品添加劑、工業藥品、中藥粉、顆粒藥丸、微丸、樹脂、涂料、化妝品、油漆、鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質炭酸鈣、石英砂、廢油、廢水、染整廢水、造紙、助劑、活性炭等。

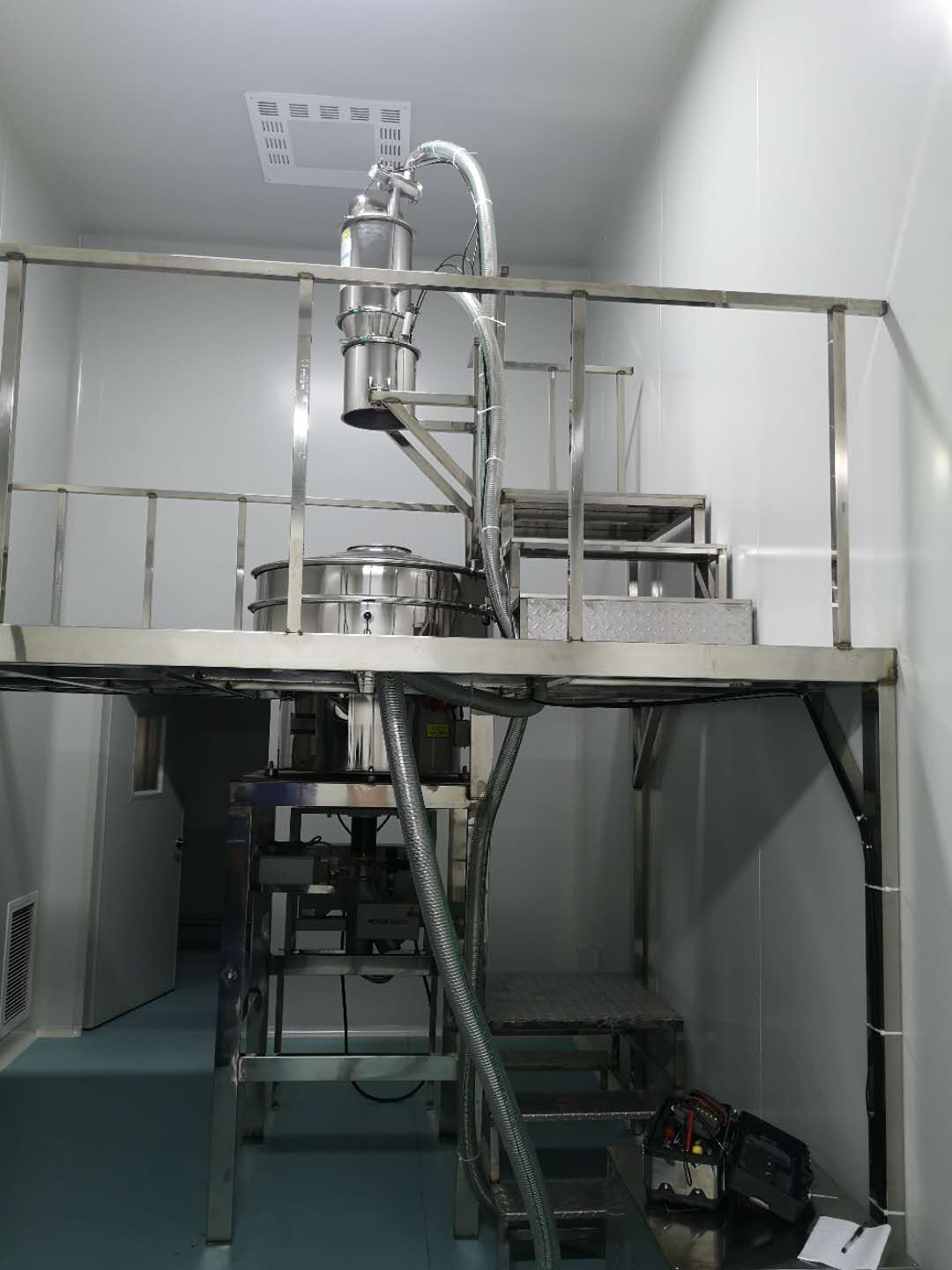

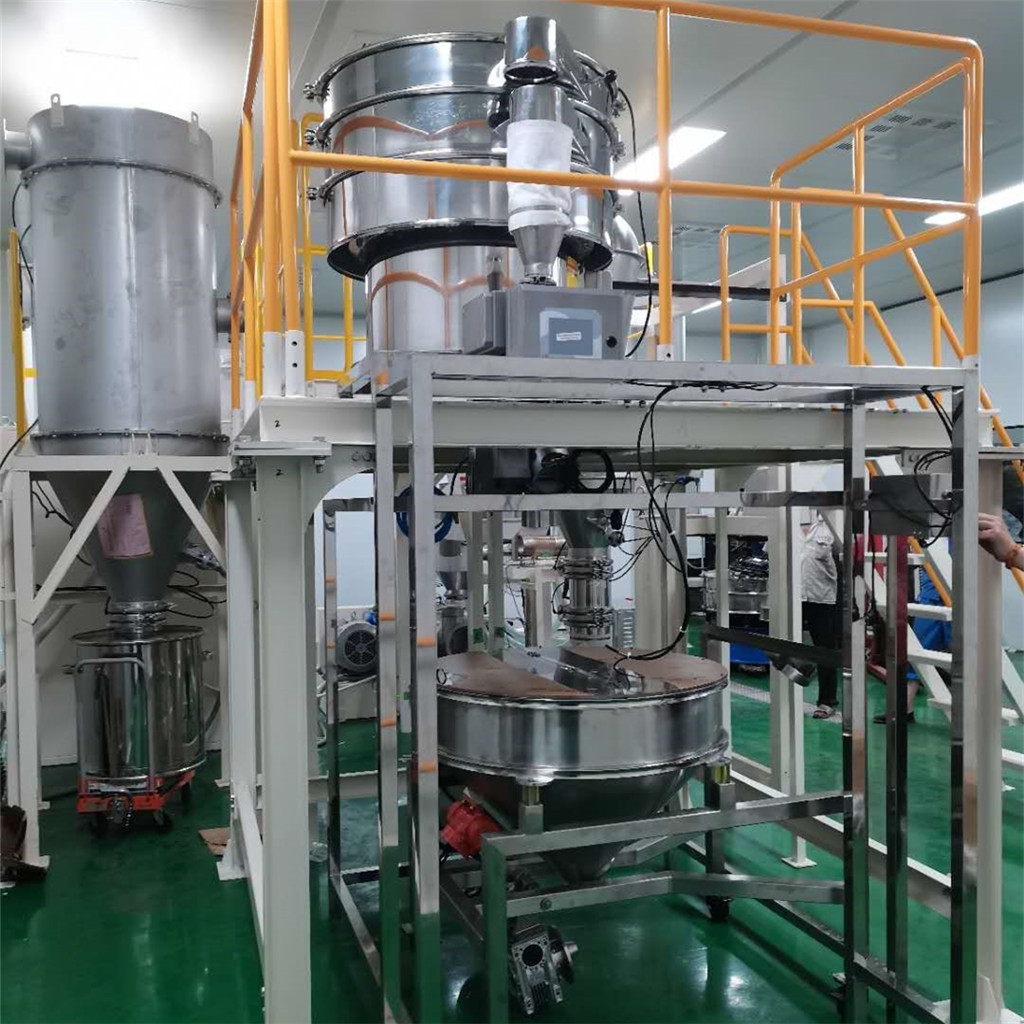

【 案例 】
